#013 【49歳から始めるArduino -黒帯を目指す】黄帯編2 ブレッドボードを利用してLチカ倍出し

 教科書のp58-p62、2-1のLEDを増やしてみるです。配線図はこんな感じです。下記の図はFritzingを利用して制作しました。無料で利用できます。#018で紹介予定です（紹介したらリンクを貼っておきます）。


　特に難しい内容はありません。LEDが１つから複数になったこと、それによって同時点滅、交互点滅が課題です。これが出来ると、クリスマスのLED照明が出来るような気がしてきました。キットには７個のLEDがあるので、教科書の課題が終わったら、６個にしてテストしてみましょう。LEDに抵抗を入れることは忘れないように。また２個のLEDを利用して、テスターで色々と計測してみるのもいいですね。

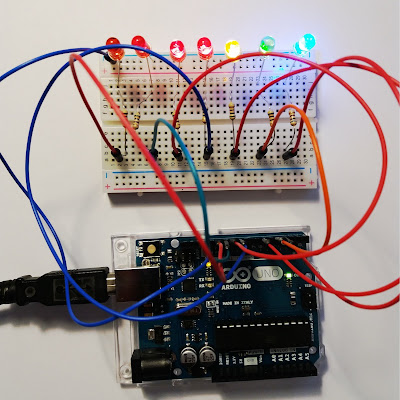

　下の写真は、7個のLEDを全部ブレッドボードにつけて、つなげてみました。Dital Pinで使えるPWM出力ピンは3,5,6,9,10と11の6つしかありません(教科書のp25参照)ので、こちらを優先して利用して次の課題につなげたいと思います。


こちらがコードです。単純です。LEDが増えてくると、配列を利用してpin番号を指定する方がすっきりするでしょう。今はこれでいいと思います。（配列を利用するためにはLED_PINの名前に色名称をつけることが出来ません。「LED_PIN0」とか「LED_PIN1」になってしまいます。何か良い方法はあるのでしょうか？ここが解決できると、void loopも、もっと綺麗にかけると思います。）

// PIN12 Digital
#define LED_PIN_WHITE  3
#define LED_PIN_GREEN  4
#define LED_PIN_YELLOW 6
#define LED_PIN_RED1   9
#define LED_PIN_RED2  10
#define LED_PIN_RED3  11
#define LED_PIN_RED4  12


// deleyの時間をここで一括調整
#define FADE_TIME 100

void setup()
{
  // pinModeの設定OUTPUT:
pinMode(LED_PIN_WHITE, OUTPUT);
pinMode(LED_PIN_GREEN, OUTPUT);
pinMode(LED_PIN_YELLOW, OUTPUT);
pinMode(LED_PIN_RED1, OUTPUT);
pinMode(LED_PIN_RED2, OUTPUT);
pinMode(LED_PIN_RED3, OUTPUT);
pinMode(LED_PIN_RED4, OUTPUT);

}


void loop()
{
//全てのLEDをHIGHにする
digitalWrite(LED_PIN_WHITE, HIGH);
delay(FADE_TIME);
digitalWrite(LED_PIN_GREEN, HIGH);
delay(FADE_TIME);
digitalWrite(LED_PIN_YELLOW, HIGH);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED1, HIGH);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED2, HIGH);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED3, HIGH);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED4, HIGH);
delay(FADE_TIME);

//全てのLEDをLOWにする
digitalWrite(LED_PIN_WHITE, LOW);
delay(FADE_TIME);
digitalWrite(LED_PIN_GREEN, LOW);
delay(FADE_TIME);
digitalWrite(LED_PIN_YELLOW, LOW);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED1, LOW);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED2, LOW);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED3, LOW);
delay(FADE_TIME);
digitalWrite(LED_PIN_RED4, LOW);
delay(FADE_TIME);
}
